Kaplama kalınlığı ölçüm XRF cihazları, elementel analiz cihazları içinde yer alan ve kaplama kalınlığı analizlerinde kullanılmak üzere özel yazılım ve donanımlarla desteklenmiş spektrometrelerdir. Sistem temel manada x-ışınları vasıtası ile numunenin tahribatsız uyarımını yapılması sonucu oluşan floresans enerjisini dedektörde kanallara ayırır, sayar ve kütüphanesinde yer alan kalibrasyonlar ışığında kaplama kalınlığı bilgisini sunar. Bu sistemler aynı zamanda kaplama banyolarının da analizlerinde kullanılabilmektedir.

Kaplama kalınlığı analizlerinde kullanılacak XRF cihazlarında, diğer tüm spektrometrelerde olduğu gibi en önemli noktalar hassasiyet ve tekrarlanabilirliktir. Kaplama kalınlığı ve banyosu analizlerinde kullanılan XRF cihazlarında hassas ve tekrarlı bir şekilde doğru sonucu elde etmek üzere, spektrometrenizin sahip olduğu donanımlarda dikkat edilmesi gereken bileşenler ve özellikleri :

Dedektör :

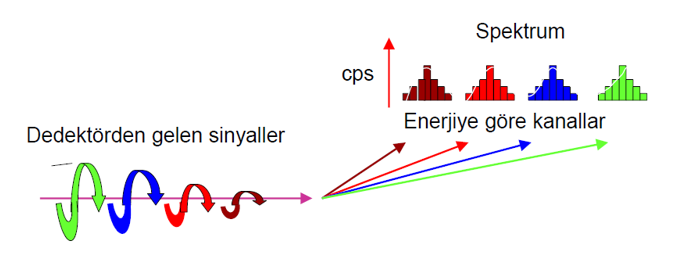

Dedektörler, uyarım sonucu elde edilen floresans enerjisinin elektronik sinyallere dönüştürüldüğü, bir bakıma uyarım sonrası gelen bilgilerin işlendiği bileşendir. Dedektörden gelen sinyaller MCA (çoklu kanal analizörü) vasıtası ile enerjilere göre kanallara ayrılır ve akım sinyalleri counts – sayımlara dönüştürülür. Bu sayede temel numune analizi tamamlanır yani spektrum oluşur.

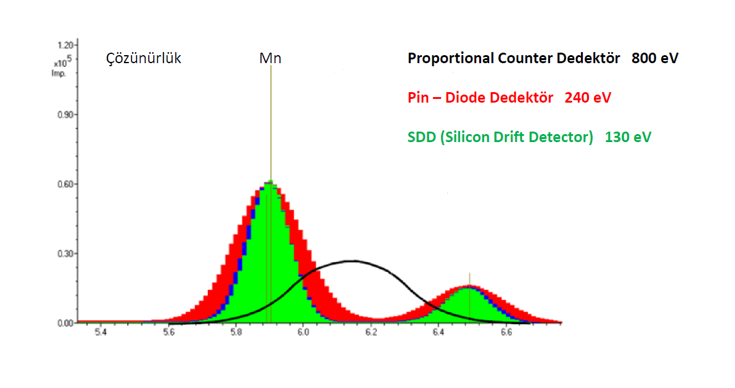

Dedektörler için en önemli parametreler sayım ve ayrım gücüdür. Dedektörlerin birim zamanda sayabildikleri sinyaller cps ile gösterilir ve mümkün olan maksimum floresans enerjisinin sayılabilmesi öncelikli hedeftir. Sayımı yapılan elementel floresans enerjilerinin – piklerin keskin ve diğer piklerden ayrılmış olması hassasiyet ve tekrarlanabilirlik için en önemli unsurdur ki bunun göstergesi ise çözünürlüktür. Çözünürlük değeri için genellikle Mn K-Alfa’daki değer referans alınır ve rakamsal olarak mümkün olarak en küçük değeri elde etmek önemlidir.

Mevcut sistemlerde kullanılan farklı türde dedektörler vardır. Proportional Counter, Pin-Diode, SDD ve L-SDD bunlara örnektir. Proportional Counter dedektörler ilk çıkan dedektörlerdendir, çözünürlük ve sayım kapasitesinin oldukça düşük olmasının yanında ömürleri de kullanıma bağlı olarak 4 ile 6 yıl arasında değişmektedir. Pin-Diode dedektörler nispeten daha avantajlıdır lakin, düşük konsantrasyon-kalınlıkların analizinde, interferansların yoğun olduğu Fe, Cr, Ni, Zn gibi bölgelerde verimi düşüktür yani hata payı yüksektir. Mevcut teknolojinin sağladığı en başarılı dedektörler SDD ve türevleridir. Sağladıkları yüksek sayım ve ayrım kapasitesi sayesinde, hem tekrarlanabilirlik ve hassasiyet tarafında avantaj sağlar hem de uzun ömürlüdür.

Lamda Analitik'in Türkiye'deki tek yetkili temsilcisi olduğu Bowman Kaplama Kalınlığı Analiz XRF Sistemleri ürün gamında yer alan tüm modeller, rakiplerinin aksine standart olarak en yüksek performansı sağlayan teknoloji olan SDD ile donatılmıştır. Bu sayede, 1 mikron altı kaplamalar, pasivasyon banyosu gibi ppm mertebesinde elementel ölçümün gerekli olduğu yerlerde dahi yüksek performans sunar. Sunduğu yüksek performansın yanı sıra, rakiplerine nazaran 4-6 yıl arasında değişimi gerekmez, ömrü 10 yılın üzerindedir. Bu sayede, Bowman Kaplama Kalınlığı XRF Spektrometreleri ile hem yatarım maliyeti hem de işletme maliyetinde sürüdülebilir avantajlara sahip olabilirsiniz.

X-Işın Tüpü

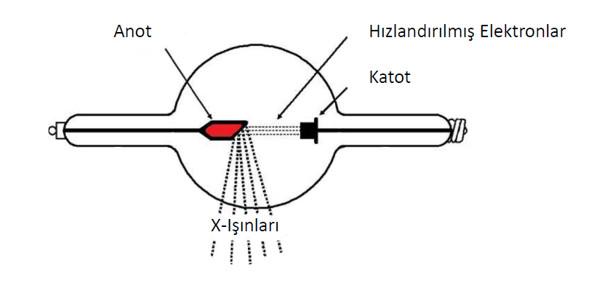

Temel olarak numune uyarımı (yüzey atomlarının çekirdek uyarımı) için gerekli olan elektromanyetik dalgalarının yani x-ışınlarının üretildiği bileşendir. Yüksek voltaj jeneratörü vasıtası ile x-ışın tüpüne iletilen voltaj sayesinde katotta hızlandırılan elektronların anot materyaline çarptırılması ile x-ışınları oluşturulur.

Oluşturulan x-ışınları, tüpün sahip olduğu anot materyali ile bizzat ilgilidir ki bu da spektrometrenin kullanılacağı uygulamaya yönelik doğru anot materyalinin seçilmesi gerekliliğini doğurur. X-ışın tüpü için önemli olan diğer parametrelerden bazıları uyarım pozisyonu (end-window, side-window gibi), tüp gücü, sağlanabilecek akım ve voltaj aralıkları, pencere kalınlığı ve materyalidir.

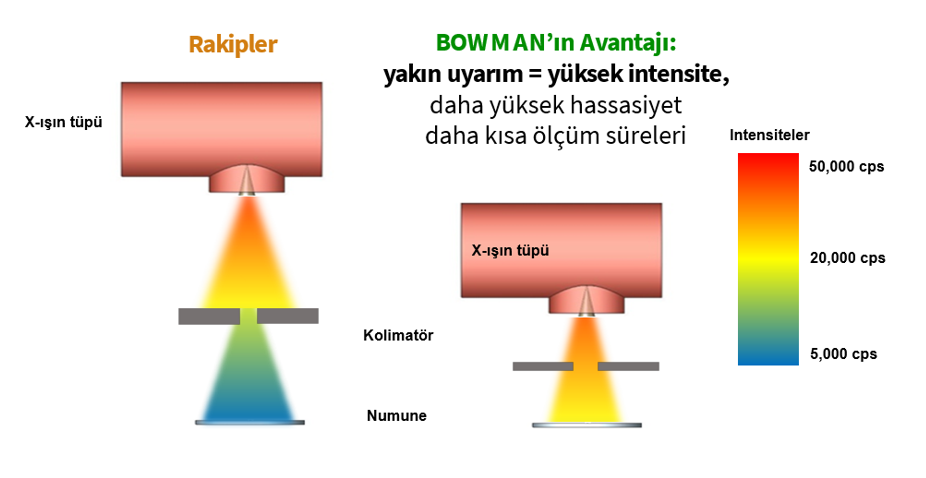

Lamda Analitik'in Türkiye'deki tek yetkili temsilcisi olduğu Bowman Kaplama Kalınlığı Analiz XRF Cihazlarında, standart olarak yüksek uyarım kapasitesine sahip 50W’lık bir x-ışın tüpünün sunulmasının yanı sıra, uygulamanıza özel anot materyali de seçilebilir. Sahip olduğu akım-voltaj regülasyonu ve özel tasarımlı x-ışın tüpü sayesinde yıllarca sorunsuz, özel bakım gerektirmeden kullanım imkanı sunar. Sistemlerimiz, sahip olduğu bunca avantajın yanı sıra diğer tüm rakiplerinden ayrılan ve daha güçlü uyarımlar sunmayı hedefleyen bir tasarım kullanmaktadır. X-ışın tüpünün rakiplerinin aksine, numuneye daha yakın konumlandırılmış olması sayesinde, daha kararlı ve yüksek intensiteli uyarımlar yapmak mümkündür.

Kolimatör – Polikapiler Optikler:

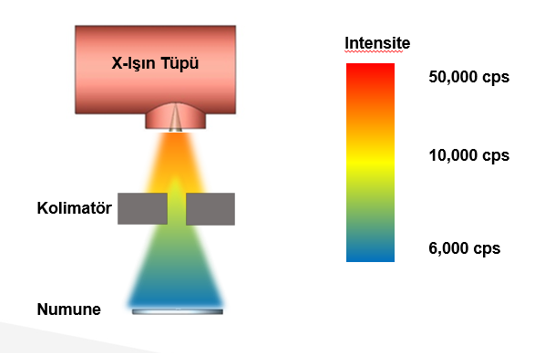

X-ışın tüpü ile numune arasında konumlandırılan bu donanımlar, x-ışınlarının numunede uyarım yapacağı alanı regüle etmek amacı ile kullanılır. Kaplama kalınlığı analizlerinde karşılaşılan vida, somun, diş aralıkları gibi küçük noktaların analizlerinde büyük önem arz eder.

Her ne kadar kolimatörler, küçük noktaların analizlerinde fayda sağlasa da, bir yandan numuneye iletilecek x-ışın miktarının da azalmasına sebep olmaktadır. Dolayısı ile kolimatör vasıtası ile uyarımlarda tekrarlanabilirlik nispeten daha düşük olacaktır. Burada kullanılan cihazın teknolojisi, x-ışın tüpünün numuneye mesafesi gibi etkenler göz önünde bulundurulmalıdır.

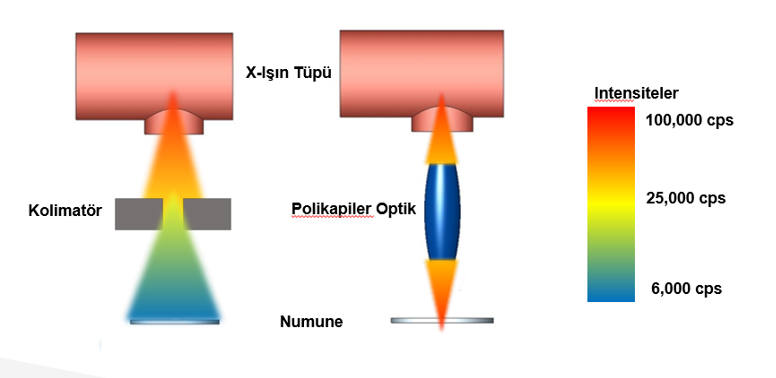

Kolimasyonun kullanılması gerektiği numunelerde, yüksek hassasiyet bir diğer beklentiyse devreye polikapiler optikler girmektedir. Polikapiler optikler, kolimatörlerden farklı olarak numuneye iletilen x-ışınlarını miktarını azaltmak yerine, bir noktada toplayarak verimi artırmaktadır. Bu sayede, çok küçünumunelerde dahi yoğun ışımalar mümkündür.

Lamda Analitik'in Türkiye'deki tek yetkili temsilcisi olduğu Bowman Kaplama Kalınlık Ölçüm XRF Cihazları, numunenize özel kolimatör ve optik seçenekleri ile donatılmıştır. Sahip olduğu farklı seçenekler ile her türlü numunede sizlere yüksek performans sunacaktır.

Odak Mesafesi ve Odaklama Sistemleri

Kaplama kalınlığı analiz XRF sistemlerinde odak mesafesi, uyarım kaynağı ile numuneniniz arasındaki mesafeyi tanımlayan özelliktir. Şöyle ki, düzlemsel olmayan bir numunenin yüzeyden farklı derinlikteki bir noktasından ölçüm alınmak istendiğinde (örnek: kavisli bir kulpun iç yüzeyi) odak mesafesinin bu derinliği sağlayabiliyor olması gereklidir. Aksi halde ölçüm belirsizliği yüksek olacak ve hatalı analiz sonuçları ile karşılaşılacaktır.

Lamda Analitik'in Türkiye'deki tek yetkili temsilcisi olduğu Bowman Kaplama Kalınlığı Analiz XRF Cihazlarında farklı odak mesafeleri, odak mesafenin numuneye göre değiştirilmesi gibi avantajlarının yanı sıra, yine rakiplerinden farklı olarak iki ayrı odaklama – görüntü netleme sistemi bulunmaktadır. Bu sayede, cihazı kullanan operatörün hassasiyetinden bağımsız olarak sistem en doğru odaklamayı sunar.

Lamda Analitik Sistemler & Bowman Kaplama Kalınlığı Ölçüm XRF Spektrometrelerinin sunduğu diğer ayırt edici özellikler :

• Rakiplerinin aksine, herhangi bir arıza durumunda yada eğitim-kalibrasyon talebi olduğunda, servis mühendisinin uzaktan online bağlantı yapmasına imkan sağlar. Bu sayede, her ihtiyacınız olduğunda yanınızda olan bir ekip vardır. Sürdürülebilir ve hızlı servis desteği sunan bu standart özellik sayesinde, arıza ve kalibrasyon gibi hizmet ihtiyaçlarınızda online hizmetlerin ücretsiz sağlanabiliyor oluşu kullanıcılarına işletme maliyeti avantajı sağlamaktadır. Lamda analitik, sahip olduğu 20 yılı aşkın XRF tecrübesi ile uygulamanıza özel çözümleri üretirken, kullanıcı tarafındaki maliyet avantajlarını da gözetmektedir.
• Rakiplerinin aksine, kaplama kalınlığı analiz XRF cihazlarımız tam sürüm yazılım ile kullanıcılarına teslim edilir. Bu sayede, ihtiyaç duyduğunuz herhangi bir kaplama kalınlığı kalibrasyonu, banyo ölçümü vb gibi özellikler için ek ödeme yapmazsınız.
• Rakiplerinin aksine, Bowman Kaplama Ölçüm XRF Cihazları, sahip olduğu kompakt tasarım sayesinde, arızi durumlarda servis sürelerinin kısalmasını sağlar.
• Rakiplerinin aksine, sizleri distribütör ve üreticiye mahkum etmeden bilgisayar ve adaptör gibi bir çok bileşenin kullanıcı tarafından değişimini mümkün kılar.
• Lamda Analitik, kuruluşunda gözettiği en önemli değerlerden olan yüksek servis ve hizmet kalitesi ile siz değerli kullanıcılarına 7/24 destek olmaktadır.
